دبلیو دی ار WDR در دروبین مدار بسته چیست و چه کاربردی دارد ؟؟؟؟؟

 روزهایی که نور خورشید ( یا هر منبع نور )،زیاد باشد بین تاریک ترین و روشن ترین ناحیه در تصویر اختلاف نوری زیادی مشاهده می شود . در واقع تغییرات نوری زیادی بطور همزمان در یک تصویر بوجود می آید....



درب های ورودی فروشگاه ها :

که قسمت بیرونی نور بیشتری دارد و قسمت درونی محیط تاریکتر خواهد بود.

ورودی پارکینگها و تونلها :

که قسمت داخلی ورودی پارکینگها تاریک تر از محیط بیرونی می باشد.

مراکز خرید :

که تعداد پنجره های زیادی در آنجا وجود دارد .

  در شکل زیر شما در تصویر سمت چپ پارکینگی را می بینید که میزان نور دهی در آن کم است و در سمت راست همان پارکینگ با میزان نوردهی زیاد دیده می شود . در هر دو حالت  تصویر با استفاده از دوربین های معمولی وبدون WDR گرفته شده است که تصاویر مطلوبی نیستند



WDR

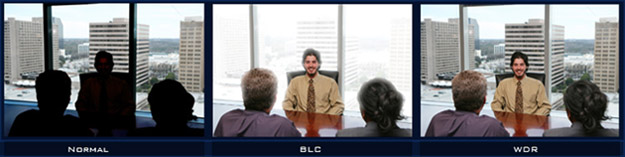

استفاده از قابلیت WDR  می توانیم به اصلاح تصاویر در محیط هایی با اختلاف نوری در یک زمان ، بپردازیم .



دستیابی به تصویر واضح در نقاطی با اختلاف نوری  زیاد ، از ۲ فریم  با سرعت های شاتر مختلف در دوربین ها استفاده می شود. یکی که دیافگرام اش باز تر است تصویر پس زمینه  را بهتر و دیگری که دیافگرامش بسته تر است تصویر پیش زمینه را بهتر می کند . با تلفیق این دو، تصویری باکیفیت و واضح بدست می آید.....




WDR DAHUA





 بسیاری از شرایط این قابلیت توسط واحد dB مطرح می شود . این واحد نشان می دهد که عملکرد دوربین در تصویر بسیار روشن و یا بسیار تیره ، چگونه خواهد شد . dB واحد اندازگیری نسبت است که با استفاده از لگاریتم محاسبه می شود .


یک Image Sensor  خوب محدوده دیناکی در حدود 70dB خواهد داشت . برخی از Image Sensor این مقدار را تا بیشتر از  140 dBافزایش داده اند که در واقع باعث افزایش تشخیص وشناسایی خواهند شد . این کار باعث افزایش محدوده دینامیکی سنسور خواهند شد .


چالش  WDR :


در هنگام طراحی دوربین هایی با WDR  واقعی، نویز عامل مورد چالش می باشد. وجود این نویزها باعث میشود که پیکسل ها ارزش و شدت واقعی خود در تصویر را نتوانند نمایش دهند.با توجه به ساختار تصویر ،نویزهای مختلفی وجود دارد.حتی در دوربین های پیشرفته نیز این وجود دارد.چراکه نویز در فوتون ها به علت طبیعت خود نور است. اگر چه دوربین ها می توانند نویز تصویر را جبران کنند اما انجام زیاد آن باعث بوجود آمدن تصاویری نامطلوب می شود .
